brazo de carga
quadra

brazo de carga

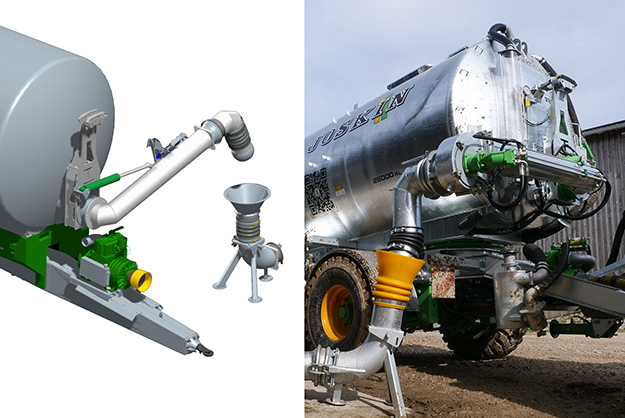

El JUMBO es un brazo de bombeo frontal no articulado y de rotación lateral que aspira el purín a través de un embudo para conectarlos a la cuba de almacenamiento o al suelo. Es adecuado tanto para los depósitos enterrados como para los de superficie. Es una inversión razonable para eliminar la tarea, a menudo tediosa, de enganchar las tuberías, especialmente cuando se trata de una tubería pesada de Ø 200 mm. Puede equiparse con un turbo-llenador para acelerar la secuencia de llenado. El JUMBO se instala en la parte delantera de la cuba y también puede aspirar en el lado izquierdo o derecho de la cisterna gracias a un manejo sencillo y rápido sin necesidad de herramientas. La cabeza del embudo y la del brazo son móviles con fines de asegurar una hermeticidad permanente de la conexión durante el bombeo.
El Jumbomatic es un bloque secuencial que se instala en los brazos de carga JUMBO: basta con una función de doble efecto para que funcione. El bloque ejecuta sucesivamente las diferentes funciones hidráulicas: inversor de bomba, elevación/descenso del brazo, enganche de seguridad para el transporte, mando de la compuerta y del sistema de ventilación. Un interruptor eléctrico permite aislar la función «inversor de bomba»; el vacío se crea dentro de la cuba mientras que el brazo sigue estando en posición vertical, lo que es muy práctico si usted se sirve de la cisterna sin utilizar el brazo JUMBO para bombear o si usted ya desea crear una depresión, por ejemplo, saliendo del campo sin deber desplazar el brazo de carga de su posición de transporte.
Cada máquina equipada con un brazo de carga JUMBO se entrega con un embudo y su soporte de transporte, atornillado al lateral del bastidor o de la cuna. Para reducir las necesidades de espacio, también está disponible como opción un soporte frontal. JOSKIN también ofrece un embudo de cierre eléctrico con mando a distancia, que es ideal para las fosas sobre el suelo. Es posible cerrar eléctricamente una válvula situada directamente en el embudo para evitar que el purín salga de la fase de bombeo. El conductor ya no tiene que salir de la cabina para cerrar manualmente la válvula de la fosa. Este modelo también cuenta con una segunda válvula eléctrica para garantizar que el purín vuelva al antefoso cuando se ventila el brazo de carga. Por fin está provisto de un triángulo de transporte (parte hembra) previsto para la elevación del tractor.
JOSKIN ofrece actualmente 4 tipos de brazos de carga articulados: recto con o sin turbo-llenador, y acodado con o sin turbo-llenador. Estos modelos están disponibles con un diámetro de 200 mm (8") o 250 mm (10"). Gracias a ambas articulaciones hidráulicas de doble efecto pueden alcanzar la mayoría de las cisternas de purín. Los brazos de carga articulados JOSKIN están disponibles en versión autoportante o empotrada. La elección de la instalación suele depender del diámetro de la cuba. Limita el espacio necesario y proporciona así la seguridad necesaria cuando se viaja por carretera. En cuanto a la articulación superior, hay 2 opciones: la rótula estándar accionada por un cilindro o la rótula opcional accionada por un motor hidráulico. La principal diferencia entre ambas es el ángulo de apertura del brazo, que es mayor con la rótula hidráulica. Para más fiabilidad, todos los conductos hidráulicos del brazo articulado tienen tubos rígidos y la hermeticidad entre el brazo y la cisterna se garantiza por una compuerta industrial de doble efecto. Los brazos de carga también pueden combinarse con un tubo de inmersión en la cuba para descargar el purín a través del brazo.
Con un brazo de carga empotrado, el ángulo de apertura entre la cuba y la primera articulación del brazo es de 119° como máximo, mientras que con un modelo no empotrado es de 132° como máximo. El movimiento del brazo se realiza mediante un cilindro hidráulico de doble efecto y gran recorrido. Si el brazo de carga está equipado con un turbo-llenador, éste se instala en la articulación entre el 1º y el 2º elemento.

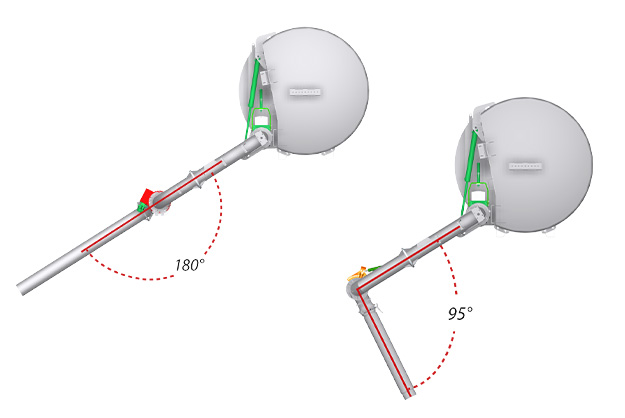

El ángulo máximo de la segunda articulación con una rótula accionada por cilindro es de 95°, y de 180° por motor hidráulico. Un tirante en forma de «codo» también permite variar estos datos y es la mejor solución cuando se aspira desde el exterior del contenedor, desde la parte superior de un depósito sobre el suelo.

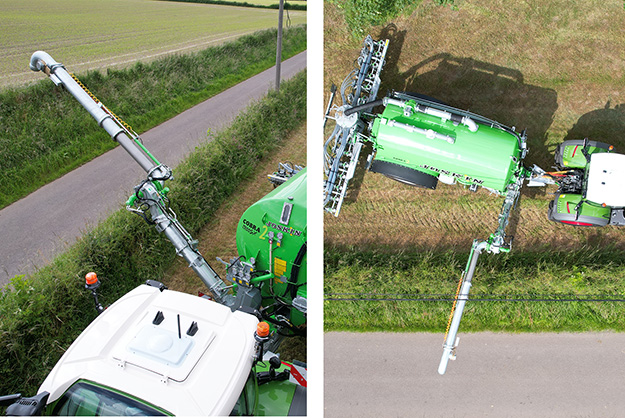

Los brazos articulados pueden equiparse con una extensión telescópica opcional de 1m para bombear fácilmente en fosas profundas (+/- 4,5 m). Está disponible con un diámetro de 8" o 10".

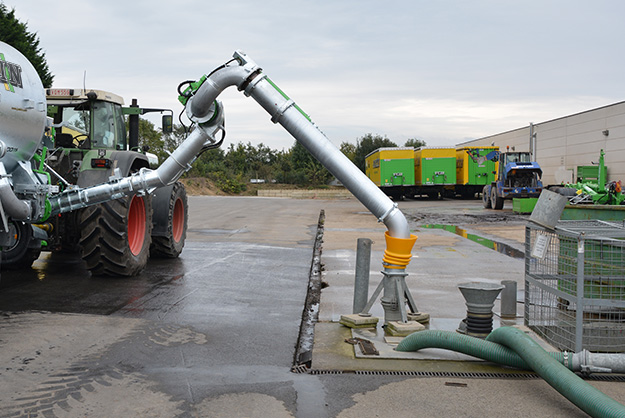

Como opción, puede equipar su doble brazo de aspiración con un adaptador para aspirar un embudo, como con el brazo JUMBO.

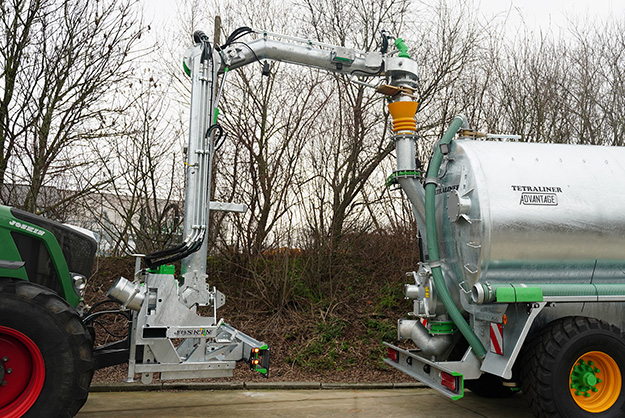

El brazo articulado JOSKIN colocado en el elevador delantero del tractor constituye una solución de llenado compacta, confortable y polivalente. Con una altura de bombeo de hasta 4,5 metros y una segunda sección de brazo de 3 metros de longitud, es posible bombear fácilmente hasta el borde del campo desde una cisterna de purín, una cisterna de transporte, un contenedor o un depósito elevado, siempre que estén equipados con un embudo. El cilindro doble efecto que une las dos partes del brazo dirige la inclinación de la parte móvil (100° máximo). Gracias a la posición frontal del brazo, el conductor tiene una muy buena visión al llenar.

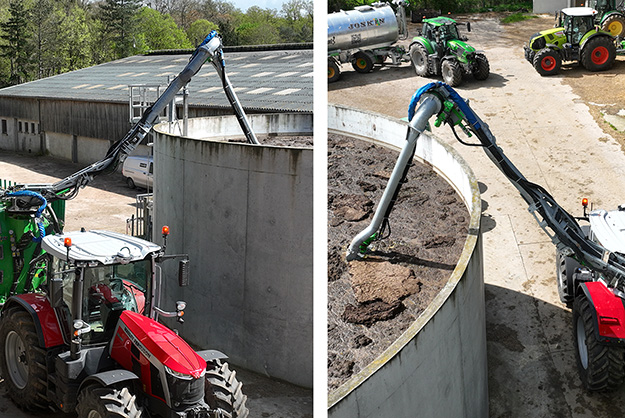

JOSKIN ofrece varias opciones para las flechas dorsales: primero con punto de pivote trasero o delantero, luego con 2 o 3 articulaciones hidráulicas. Dependiendo del uso previsto y de si utiliza o no un útil de esparcimiento, encontrará fácilmente el modo que más le convenga. La principal ventaja de una flecha dorsal montada en la parte trasera es su compacidad y su capacidad para bombear desde la parte trasera de la cisterna, mientras que el modelo montado en la parte delantera ofrece una mejor visibilidad al conductor a la hora de manejarlo, así como una compatibilidad con todos los útiles de esparcimiento (incluso las rampas más anchas). La cinemática de las flechas dorsales permite alcanzar un ángulo de elevación máximo cuando se bombea a un contenedor o fosa por encima del suelo, y un ángulo de inmersión máximo cuando se bombea a una fosa por debajo del suelo. La flecha dorsal puede utilizarse con diferentes equipos y en diversas situaciones: bomba de vacío, bomba centrífuga, aspiración en embudo etc. Hay diferentes modelos disponibles, incluyendo dispositivos telescópicos, opciones de turbo-llenador o turbo sumergido etc. En resumen: una solución para cada situación. Todas nuestras flechas dorsales están equipadas de serie con un sistema de lubricación central para un mantenimiento regular, fácil y seguro.

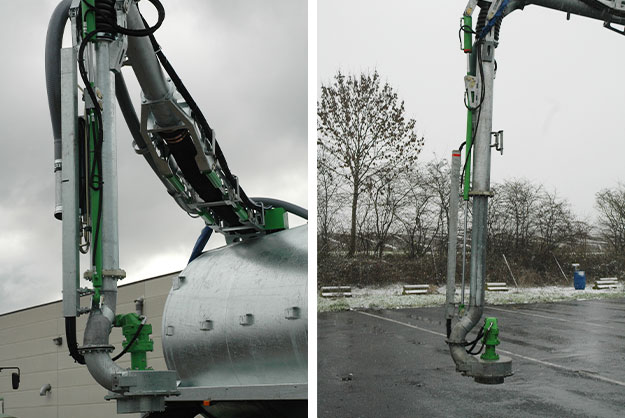

Las flechas dorsales JOSKIN pueden estar equipadas, como opción, con una extensión telescópica. ¡Este dispositivo resulta muy interesante para alcanzar mayores profundidades!

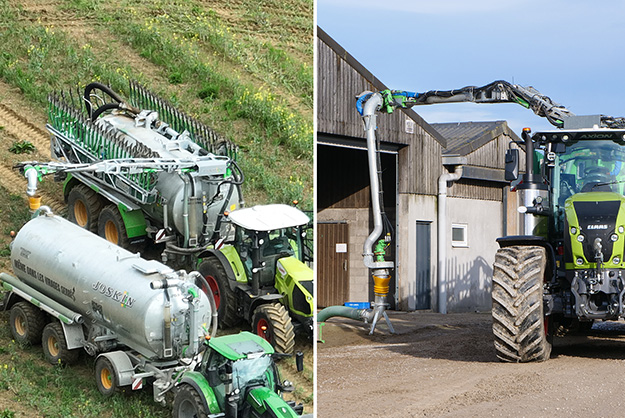

Como opción, puede equipar su flecha dorsal con un adaptador para la aspiración en embudo, como el brazo JUMBO.

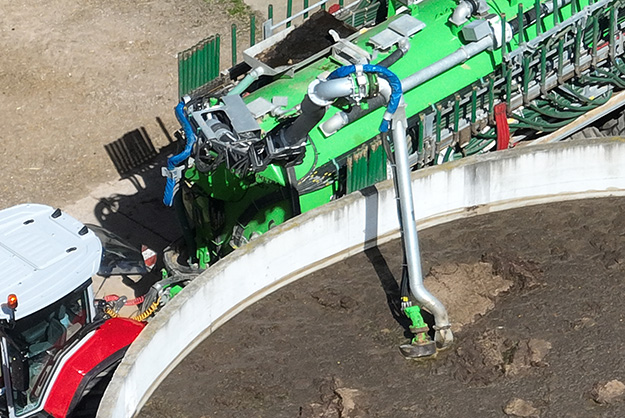

Como opción, es posible equipar su flecha dorsal con un turbo-llenador: se instalará en la entrada de la cuba, en la última articulación o en el extremo de la flecha, y quedará así sumergido en el purín.
En general, todos los brazos de aspiración fabricados por JOSKIN pueden combinarse con un tubo de inmersión opcional en la cuba para trabajar tanto en modo de aspiración como de descarga.
