Универсальный дисковый инжектор для точного внесения

Характеристики

Ширина захвата (м)

от 3.01 до 7.74

Модельный ряд

Луговые инжекторы

738
SOLODISC Общая информация

Общая информация

Solodisc - это универсальный дисковый инжектор для точного внесения, который подходит для всех типов культур и для лугов. Инжектор Solodisc, доступный в многочисленных вариантах ширины захвата, состоит из монолитной оцинкованной рамы, на которой крепятся подруливающие элементы. Они полностью оцинкованы и имеют два диска, установленных с интервалом 21,5 см, за которыми находятся насадки для внесения жижи. Благодаря большому диаметру дисков (Ø 406 мм x 19 мм), орудие может быть использовано на стерне, на проросших культурах и на лугах. Особенностью инжектора является регулируемая рабочая глубина (макс. 6 см), поддерживаемая благодаря постоянному давлению на подъемник. Для большей точности внесения этот инжектор может быть оснащен системой перекрытия секций, которая, благодаря управлению ISOBUS и системе GPS, позволяет определить уже обработанные участки и автоматически перекрывает соответствующие трубки инжектора.

Особенности

634
SOLODISC Структура и функционирование

Структура и функционирование

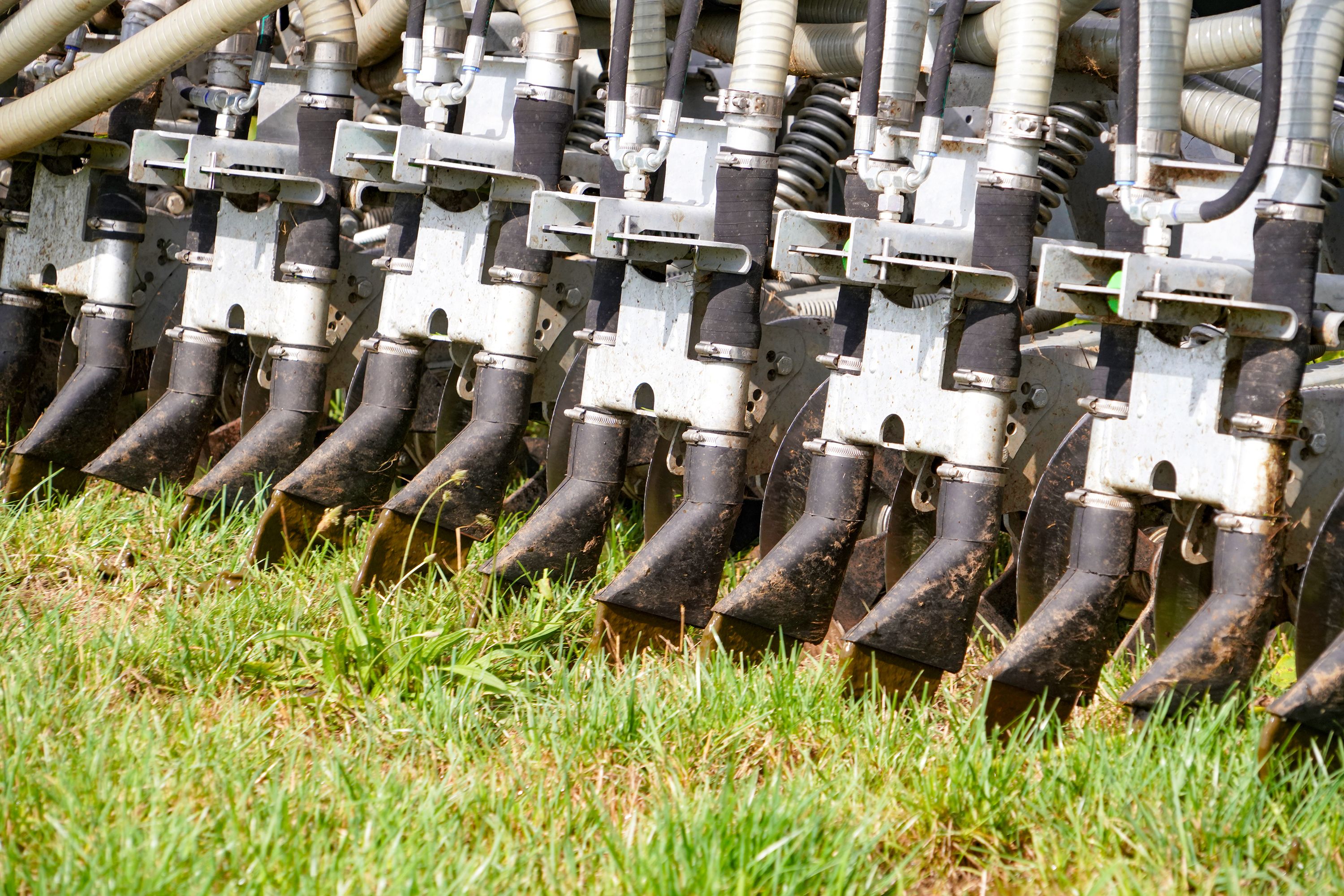

Solodisc состоит из монолитной оцинкованной рамы с подруливающими элементами, на которых крепятся 2 диска (Ø 406 мм x 19 мм) и двухпозиционный наконечник. Диски расположены на расстоянии 21,5 см один от другого. Конический наконечник представляет собой оцинкованную втулку и противокапельный зажим с гибким резиновым патрубком. Оптимальная рабочая глубина равна 3 см; она может регулироваться в диапазоне от 0 до 6 см и поддерживается благодаря постоянному давлению на подъемник. Рабочая глубина может быть отрегулирована при помощи легко доступной рукоятки, меняющей давление. Обычно эта регулировка делается в начале работы и в дальнейшем может быть изменена в зависимости от условий влажности в данный момент. Пружины, установленный на подруливающие элементы, выполняют роль механических амортизаторов и оказывают определённое давление на диски, прижимая их к земле и ограничивая таким образом вариации рабочей глубины внесения, а также обеспечивают вертикальный ход элементов (+/ 20 см) для копирования поперечных неровностей рельефа. В опции пружины могут быть заменены на систему поперечной гидравлической компенсации, оказывающей идентичное давление на каждый элемент (по принципу сообщающихся сосудов). Модели шириной от 3 метров оснащены функцией гидравлического складывания (ДД), чтобы соответствовать регламентной ширине на дорогах общественного пользования. После складывания элементы инжектора, расположенные на верхних балках, фиксируются на своих местах при помощи блокировочной системы. Простая зазубрина препятствует элементам поворачиваться вокруг своей оси и предотвращает падение. Таким образом, элементы остаются жёстко зафиксированными и переносят вибрации, возникающие при транспортировке. Система складывания оснащена автоматической блокировкой Lock-Matic©, чтобы максимально обезопасить движение по дорогам. Управление этой блокировкой осуществляется при помощи той же гидравлической функции, что и складывание, благодаря управляемым клапанам.

635
SOLODISC Диски

Диски

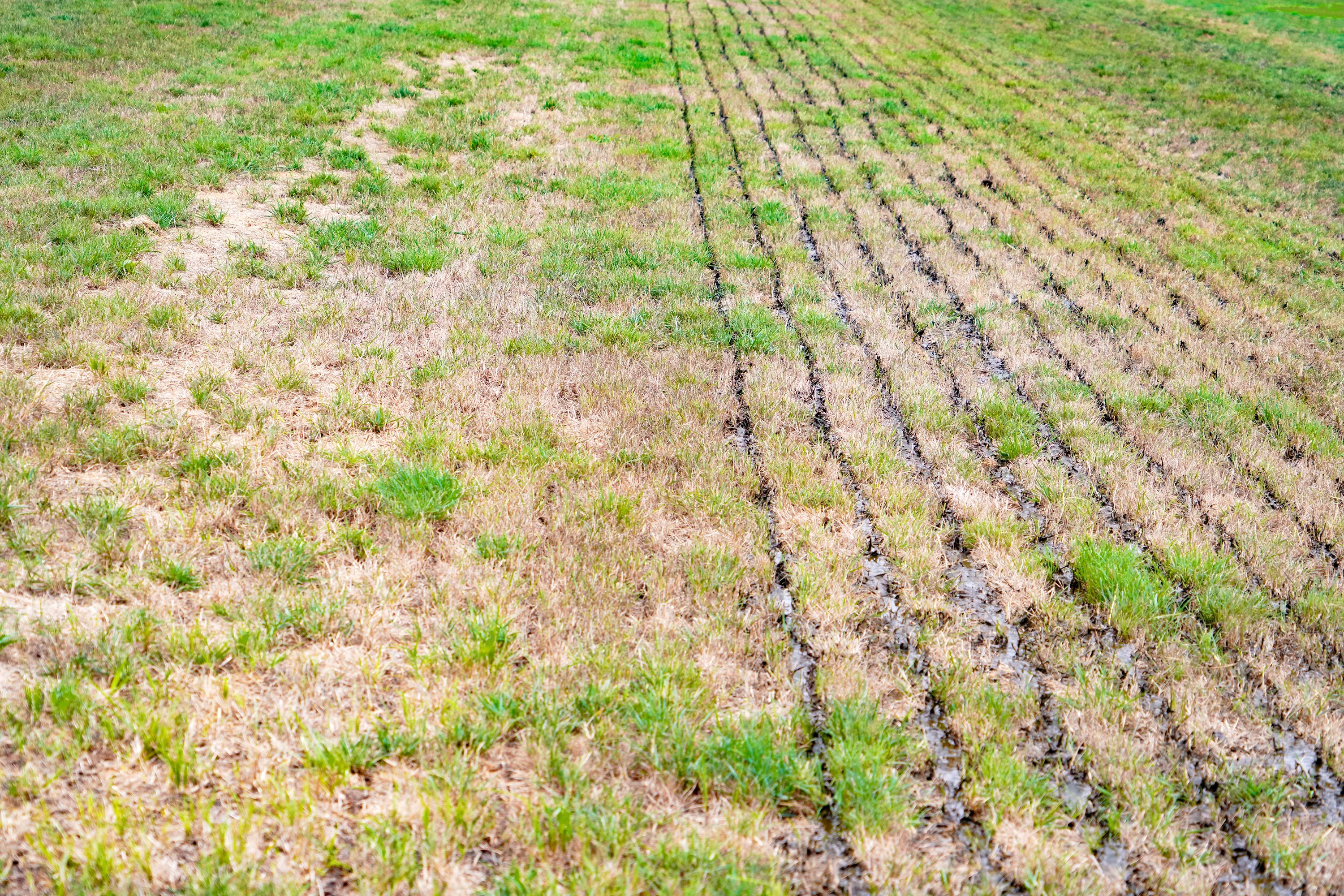

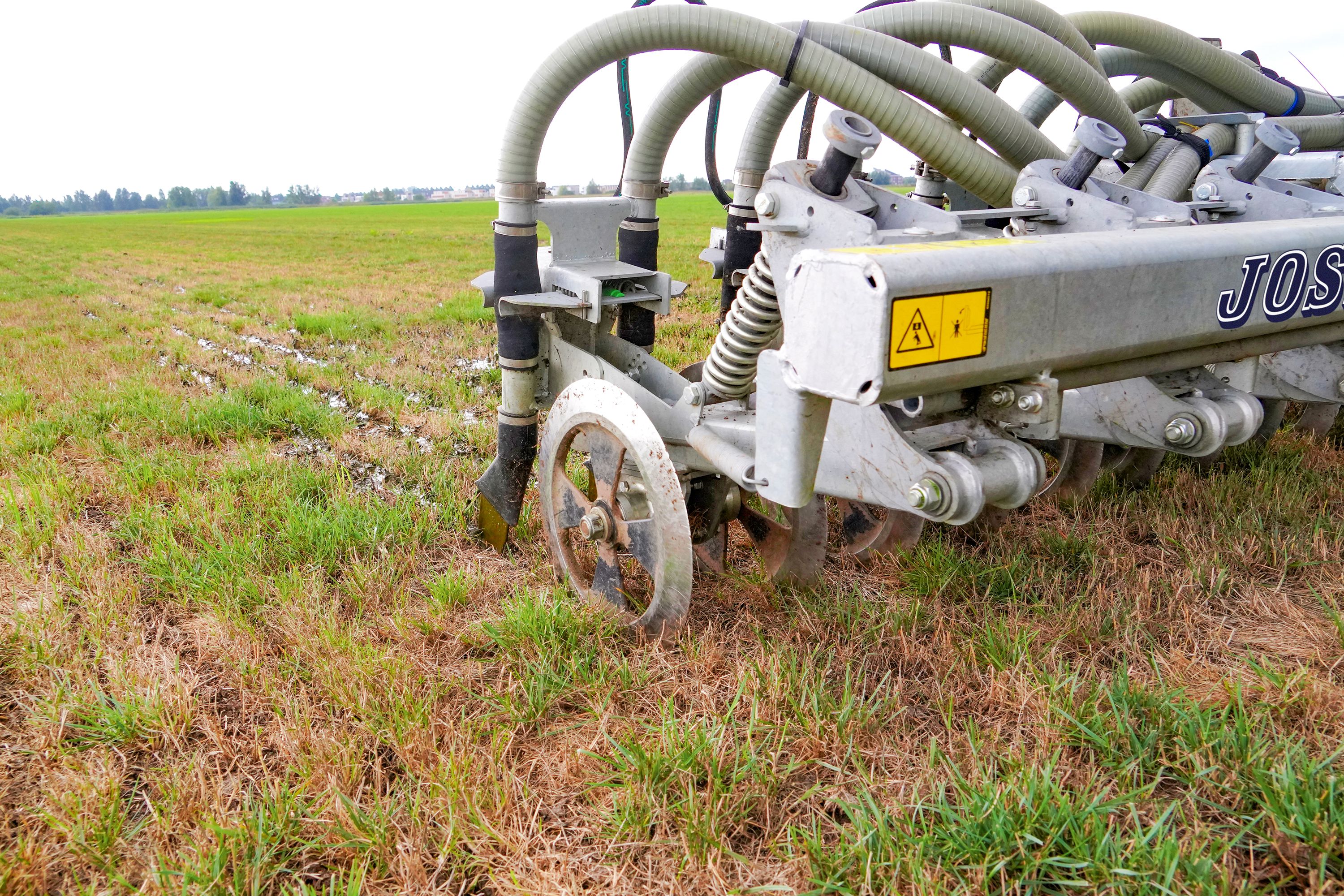

Инжектор Solodisc оснащён взаимозаменяемыми дисками, позволяющими модифицировать орудие соответственно вашим потребностям. На все наши машины в стандартном исполнении устанавливаются самозатачиваемые диски Ø 406 мм и толщиной 19 мм. Изготовленные из литой стали, они характеризуются прочностью и износостойкостью. В опции предлагается другая модель дисков: Ø 300 x 3 мм с сошником. Эти диски доукомплектовываются расширяющими борозду сошниками для сохранения большого объёма внесения органики. Диски установлены на ступицы с коническими герметичными подшипниками (затяжными) увеличенного размера. Благодаря износостойкости подшипников для дисков Ø 406 мм, затраты на обслуживание орудия минимизированы на протяжении многих лет. Режущий сошник из литой стали разрывает ровную борозду в почве глубиной до 6 см максимум в зависимости от типа почвы, в то время как насадка деликатно и равномерно вносит органику в центр борозды, не забрызгивая растения и обеспечивая быстрое проникновение жижи. После прохода диска и внесения жижи борозда закрывается естественным образом благодаря нормальному давлению почвы.

636
SOLODISC Зажимы

Зажимы

Орудия JOSKIN серийно укомплектованы механическими противокапельными зажимами для предотвращения потерь жидкого навоза на разворотной полосе или на дороге и обеспечения равномерного внесения в начале и в конце рабочей линии. Сжатие и открытие механических зажимов автоматически управляется системой подъёмника. Последние автоматически открываются, как только инжектор касается земли (и наоборот). Каждый зажим имеет округлённые губки и ограничители, что снижает износ резинового патрубка. В опции механические зажимы можно заменить на гидравлические, перекрывающие трубки, по которым подается жижа, и затем освобождающие их под действием гидроцилиндра.

637
SOLODISC Подруливающие элементы

Подруливающие элементы

Элементы инжектора имеют по 2 выхода и зафиксированы на шасси при помощи оси. Они могут поворачиваться на 30° (15° вправо и 15° влево), чтобы следовать изогнутой траектории, не приподнимая при этом орудие и не повреждая травостой. Для гарантии долгого срока службы все элементы орудия оцинкованы.

638
SOLODISC Распределитель Scalper

Распределитель Scalper

Так как навозная жижа (КРС) имеет высокий процент содержания волокон и посторонних предметов, для надлежащего функционирования инжектора необходим эффективный распределитель-измельчитель. Засорённое отверстие ножа является причиной неравномерного внесения органики, требуется прервать работу, провести очистку, что крайне нежелательно! Решение JOSKIN - это запатентованная система распределителя с самозатачиваемыми ножами: JOSKIN SCALPER©. Режущая система SCALPER© безжалостна: циркулярные ножи свободного вращения крепятся на держателе, приводимом в действие гидравлическим мотором. Между циркулярными ножами и эллиптическими отверстиями, смещёнными от центра встречного ножа (HARDOX), возникает эффект ножниц, делая неизбежным разрезание любого постороннего предмета, попавшего в навоз. Если ножи встречают слишком твердое тело, то устройство «Switch-Matic» (в опции) будет менять сторону вращения измельчителя SCALPER© до того момента, пока предмет не будет раздроблен. Кроме того, для инжекторов, оснащенных Автоматом, в кабине трактора устанавливается электрический реверс с ручным управлением. Распределитель JOSKIN крепится при помощи раструбного соединения. Многопозиционная заслонка, зафиксированная на входе распределителя, обеспечивает поэтапную регулировку подачи органики в инжектор. Точная регулировка подачи осуществляется при помощи перепускного клапана и зависит от выбранного вида противореза. Гидравлическая система изолируется при помощи заглушки. Дренаж позволяет выявить дефект гидравлического уплотнителя.

Спецификации

Фотографии

Фотографии SOLODISC 1
Фотографии SOLODISC 2
Фотографии SOLODISC 3
Фотографии SOLODISC 4
Фотографии SOLODISC 5
Фотографии SOLODISC 6
Фотографии SOLODISC 7
