Ohne Aufsätze
Horizontale Fräswalzen

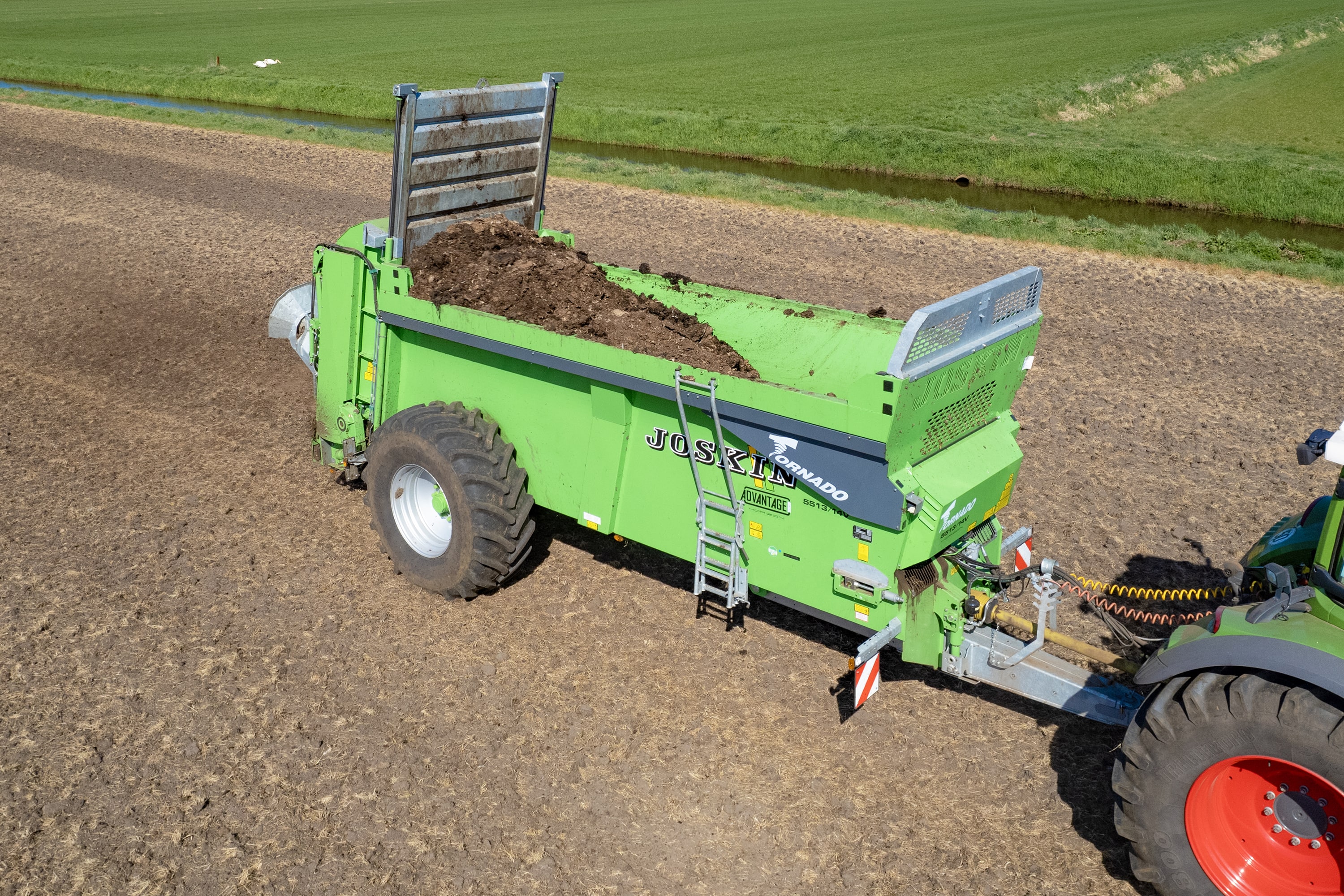

Der Tornado HORIZON ist das Flaggschiff unter den JOSKIN-Großflächenuniversalstreuern (mit schmalen Aufbau). Sein Grundkonzept basiert auf dem Erfolg des Tornado mit vertikalen Streuwalzen: Leichtigkeit, Robustheit und Wartungsfreundlichkeit. Der Tornado HORIZON ist sowohl langlebig als auch extrem wendig, und er ist sowohl in Bezug auf das Budget als auch auf den Energieverbrauch sparsam. Sein schmaler, besonders niedriger Aufbau in Verbindung mit den breiten Rädern von großem Durchmesser sorgt für eine außergewöhnliche Antriebsleichtigkeit und einen großen Fußabdruck (für weniger Bodendruck) in jeglichem Gelände.

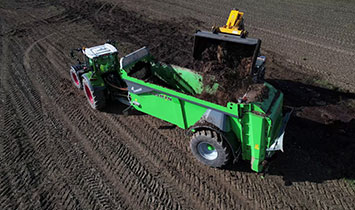

Auf den ersten Blick könnte man meinen, dass ein schmaler Aufbau weniger Fassungsvermögen hat als ein breiter, aber beim Volumenvergleich entpuppt sich dies schnell als optische Täuschung. Wie der Tornado HORIZON profitieren schmale Aufbauten in der Tat von einem niedrigen Design und 2 Seiten, die oft höher sind als bei breiten Stalldungstreueraufbauten. Ein weiterer Vorteil dieser Bauweise: die abgesenkte Konstruktion erleichtert erheblich das Laden des Stalldungstreuers. Der einwandige Aufbau des Tornado HORIZON sowie verschiedene Komponenten wie die Deichsel und die Streuwalzen sind aus HLE-Stahl gefertigt. Dieses Stahl zeichnet sich durch seine starken und dynamischen Eigenschaften aus, d.h. es benötigt keine zusätzlichen seitlichen Karosserieverstärkungen und bietet somit ein erheblich reduziertes Eigengewicht. Für maximalen Schutz und damit erhöhte Haltbarkeit profitiert der Tornado HORIZON zudem von einer 2K-Lackierung von hoher industrieller Qualität. Die Tornado HORIZON Modelle verfügen über eine Seitenwandstandardhöhe von 1.370 mm bieten eine Ladekapazität von 11,50 m³ bis 17,60 m³ (+ Möglichkeit der Bordwanderhöhung). Der Kratzboden des Tornado HORIZON besteht aus 2 Marineketten Ø 16 mm der Güteklasse 80 (höchste Güteklasse der derzeit existierenden Zugketten) und ist mit Kratzbodenlatten aus geschlossenen Profilen verschraubt. Dieser Kratzboden ist mit leicht zugänglichen Seitenspannern ausgestattet (Reduzierer Ø 60 mm). Der Universalstreueraufbau bildet so einen geraden Kanal, der den Stalldung zum Streuwerk führt. Da letzteres breiter ist (innen und außen) als der Zufuhrkanal/Aufbau, kann sich das Produkt ausdehnen, bevor es von den Fräswalzen abgefräst und den Schleudertellern rausgeschleudert wird.
Alle Tornado HORIZON-Dungstreuer sind serienmäßig mit einer automatischen hydraulischen Deichselfederung ausgestattet. Das Prinzip beruht auf der Positionierung eines Hydraulikzylinders auf jeder Seite der Deichsel, kombiniert mit zwei Stickstoffkugeln. Dieses System bietet nicht nur unübertroffenen Fahrkomfort auch bei höheren Geschwindigkeiten, sondern ermöglicht es auch, die Traktionslinie bei allen Lastfahrten kontinuierlich und ohne Verformung beizubehalten. Dank dieser Lösung kann der Bediener unabhängig von den Geländebedingungen mit höheren Geschwindigkeiten (40 km/h) und bei vollstem Komfort fahren.
Die überdimensionierte Achse des Tornado HORIZON ist unter dem einwandigen Aufbau verschraubt. Das macht sie versetzbar um sich der verbauten Reifenkonfiguration anzupassen und stets ein optimales Lastenverhältnis Achslast/Stützlast auf der Zugöse zu ermöglichen. Somit können jederzeit und problemlos andere Reifen(-durchmesser) verbaut werden, ohne dass der Hydraulikmotor des Kratzbodenantriebs oder andere Bauteile berührt werden. Die Zugöse ist ebenfalls verschraubt und kann daher jederzeit ausgetauscht werden, ohne die Strukturelemente verändern zu müssen. Die zweiachsigen Tornado-Modelle sind standardmäßig mit der Entlastung der vorderen Liftachse und einer Hydro-Tandem Federung ausgestattet, was für eine leichte Zugkraft und optimale Stabilität auf Straßen und Feldern sorgt. In Punkto Bremsen sind alle Tornado HORIZON Modelle serienmäßig mit Zweikreis-Druckluftbremsen ausgestattet. Hydraulische Bremsen oder sogenannte gemischte Bremsen (Hydraulische und Zweikreis-Druckluftbremsen in Kombination) sind jedoch als Option erhältlich.

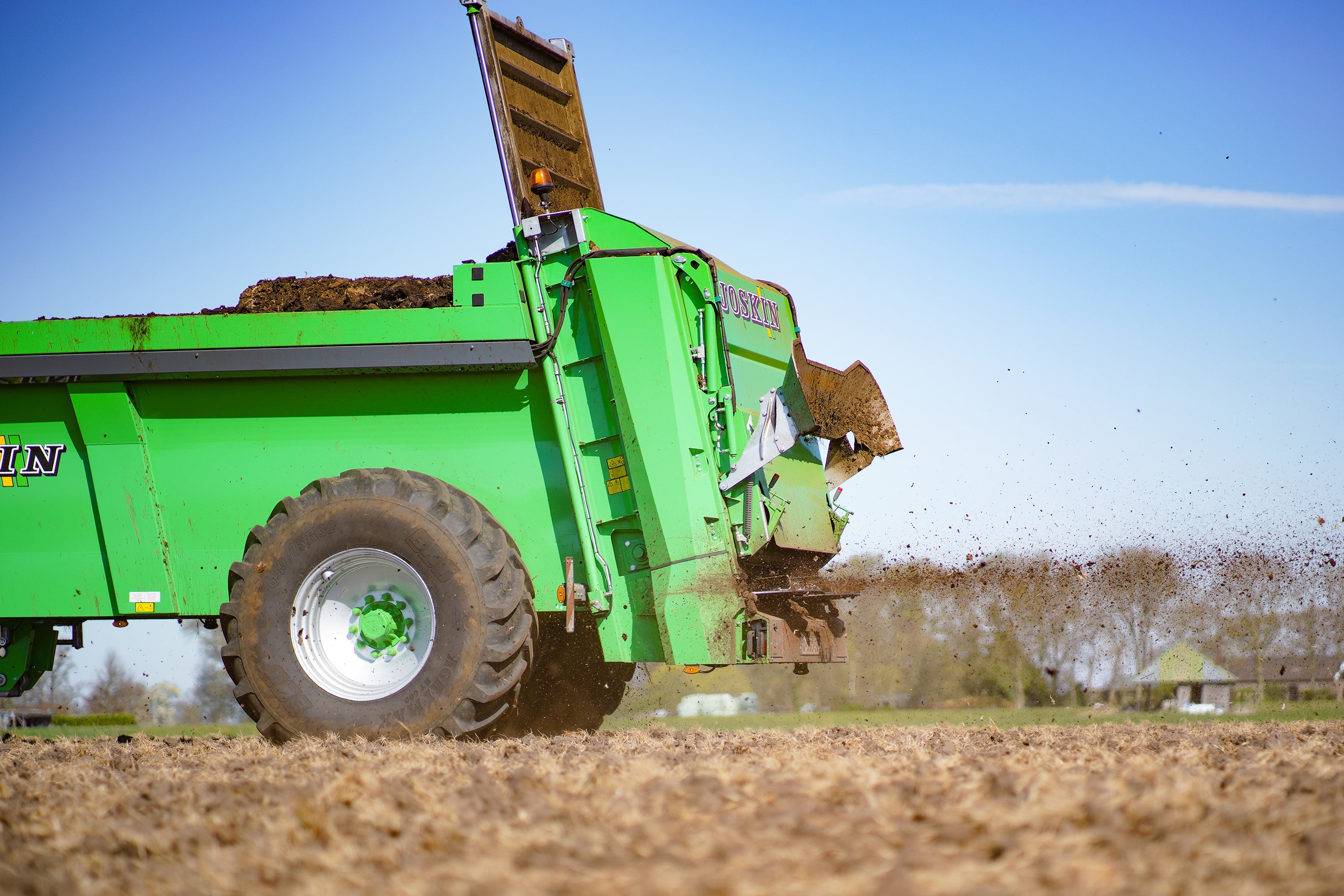

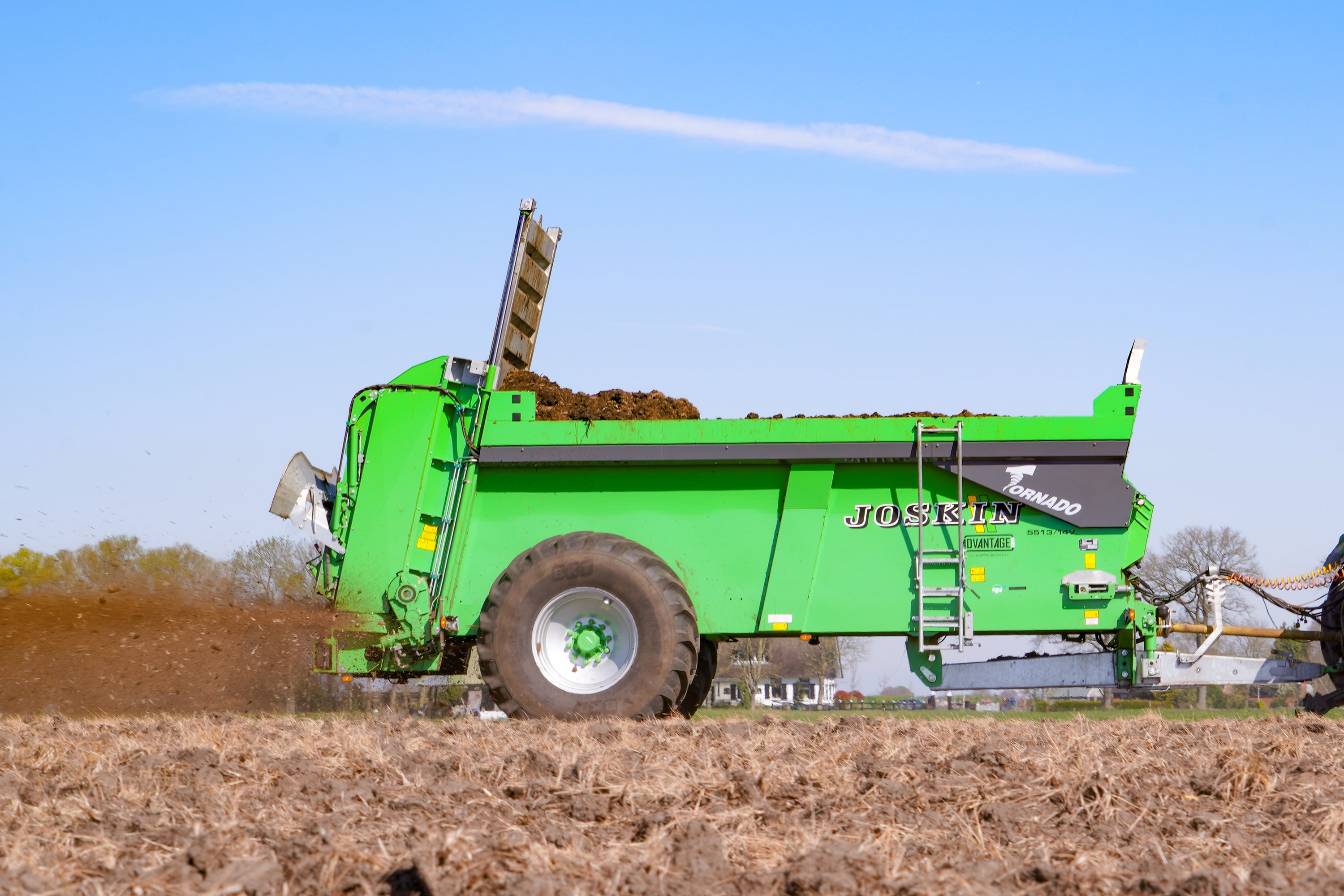

Die Streubreite beträgt in der Regel 12 bis 22 m, je nach den ausgebrachten Produkten. Um dies zu erreichen, drehen sich zwei horizontale Fräswalzen (Ø 600 mm auf Rohr Ø 140 mm) mit einer Drehzahl von 320 U/min, um den ihnen zugeführten Materialhaufen zu fräsen. Die Fräshaken bestehen aus S700MC Spezialstahl (230 x 50 mm) und sind verschraubt, sodass sie bei Verschleiß leicht ausgetauscht werden können. So wird Material entwirrt und gegen die geschlossene Ausbringhaube geschleudert, um schließlich wieder auf Streuteller (Ø 1 040 mm) zu fallen, die mit einer Geschwindigkeit von 500 U/min drehen. Die 6 einstellbaren Prallbleche nehmen das gesamte fein entwirrte Material mit und befördern es gleichmäßig über eine große Breite. Bei zu faserigem Material (z. B. frischem Strohmist) kann die Haube um 90° geöffnet werden, um hauptsächlich mit den Entwirrungsfräswalzen zu streuen. Die Dosierung pro Hektar erfolgt einfach durch Kombination der Fahrgeschwindigkeit des Schleppers mit der des Transportbodens über ISOBUS und den standardmäßigen feuerverzinkten Dosierschieber. Diese ist an der Außenseite des Kastens mit Zylindern versehen, um einen optimalen Produktfluss zu gewährleisten. Der Antrieb der Fräswalzen und der Scheiben erfolgt über eine Walterscheid Weitwinkelgelenkwelle mit Freilauf auf der Schlepperseite und Nockensicherung auf der Fräswalzenseite. Dieser treibt bei 1 000 U/min ein Getriebegehäuse (Rögelberg) an, an das die beiden Entwirrungsfräswalzen und die Streuteller gekoppelt sind. Die Streueinheit der Tornado HORIZON ist in der Höhe überdimensioniert und ermöglicht ein leichtes Fahren und eine feine Ausbringung einer möglichen Materialladekuppel.
Alle JOSKIN Streuer mit Streuteller sind mit dem Iso-CONTROL System ausgestattet, um alle an der Maschine vorhandenen elektrohydraulischen Funktionen zu kontrollieren: Transportboden, Durchflussmesser, Wiegeeinrichtung, Dosierschieber, Klappen, usw. Dank seines fortgeschrittenen technologischen Niveaus regelt es automatisch die Transportbodengeschwindigkeit auf der Grundlage der vom Wiegesystem gelieferten Daten, was eine sehr genaue Dosierung des Streuguts gewährleistet.
