TRANS-KTP 9/11/15

TRANS-KTP 9/11/15

¡Una bañera para mover montañas!

Características

Carga técnica (t)

9 → 15

Eje(s)

Simple eje
Doble eje

Gama

Bañeras de obras públicas

770
TRANS-KTP 9/11/15 Generalidades

Generalidades

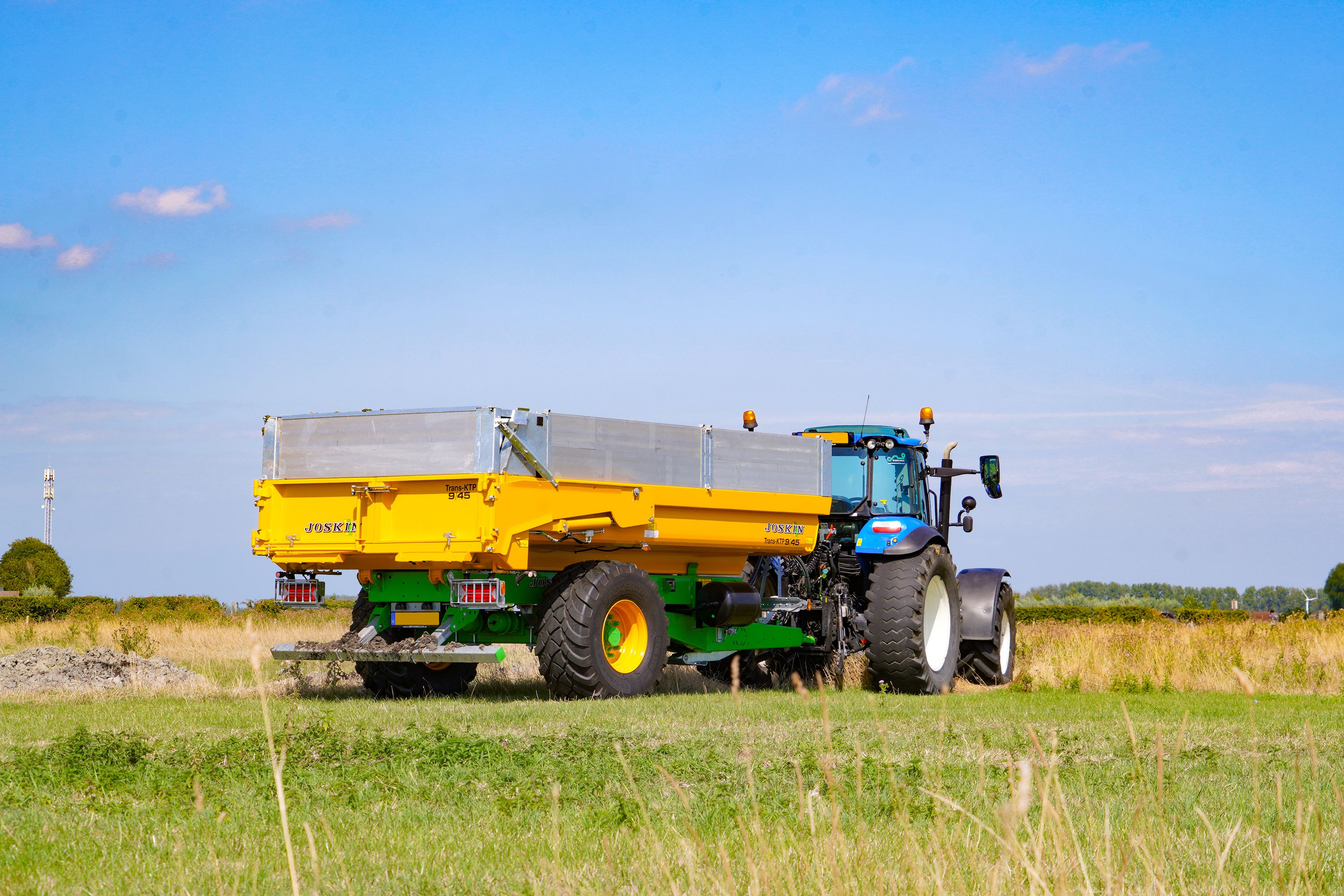

Las bañeras de excavación Trans-KTP 9, 11 y 15 t son los modelos «pequeño volumen» de la gama de las bañeras profesionales de obras públicas de JOSKIN. Gracias a su concepción compacta y robusta (lados y suelo de acero HARDOX 450) son una solución ideal para las pequeñas obras de excavación, los empresarios de parques y jardines o los servicios públicos.

Particularidades

590

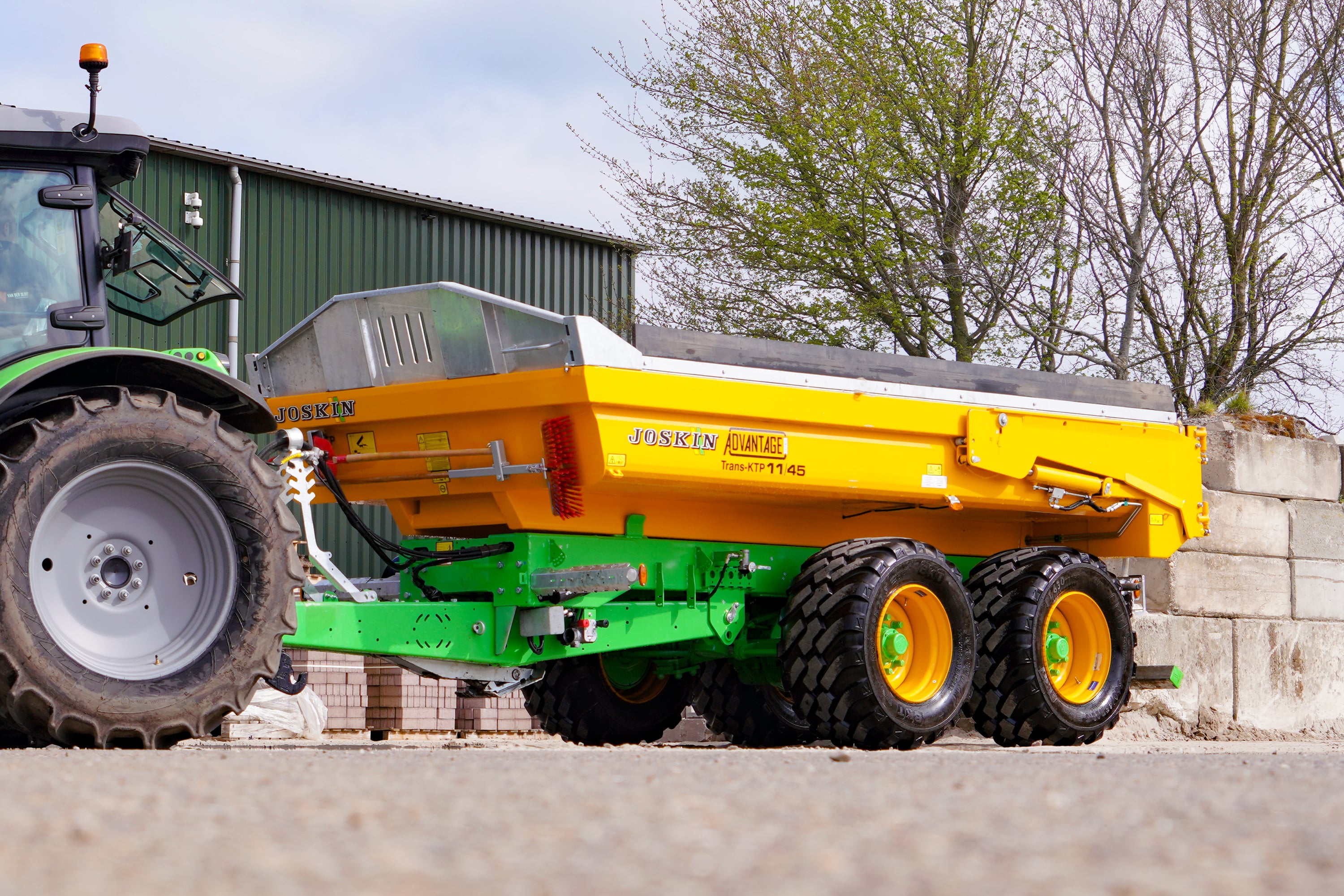

TRANS-KTP 9/11/15 Concepción / Bastidor

Concepción / Bastidor

El bastidor de las bañeras JOSKIN Trans-KTP 9, 11 y 15 t tiene un ancho de 900 mm, lo que ofrece la posibilidad de equiparlo con ruedas anchas sin superar los 2,55 m de ancho total. Está formado por tubos perfilados de 250 x 100 x 6 mm en los modelos 9/45 y 11/45, y de 300 x 100 x 8 mm en el modelo 15/45. Las Trans-KTP 9, 11 y 15 T están equipadas con una lanza abierta que, por su estructura, ofrece una muy buena relación peso/resistencia. Asimismo, su fijación de la misma anchura que el bastidor proporciona una mayor maniobrabilidad. Esta solución ofrece una línea de tracción/empuje rígida y una gran oscilación vertical en el anillo, lo que resulta en una alta absorción de impactos. Cabe señalar que la lanza se beneficia de una suspensión por ballesta transversal que asegura el confort de circulación del vehículo. La estructura en «Y» de la lanza proporciona una línea de tracción natural y aumenta la estabilidad de la bañera. Esta forma en «Y» requiere menos energía y por lo tanto es más económica y ecológica.

591

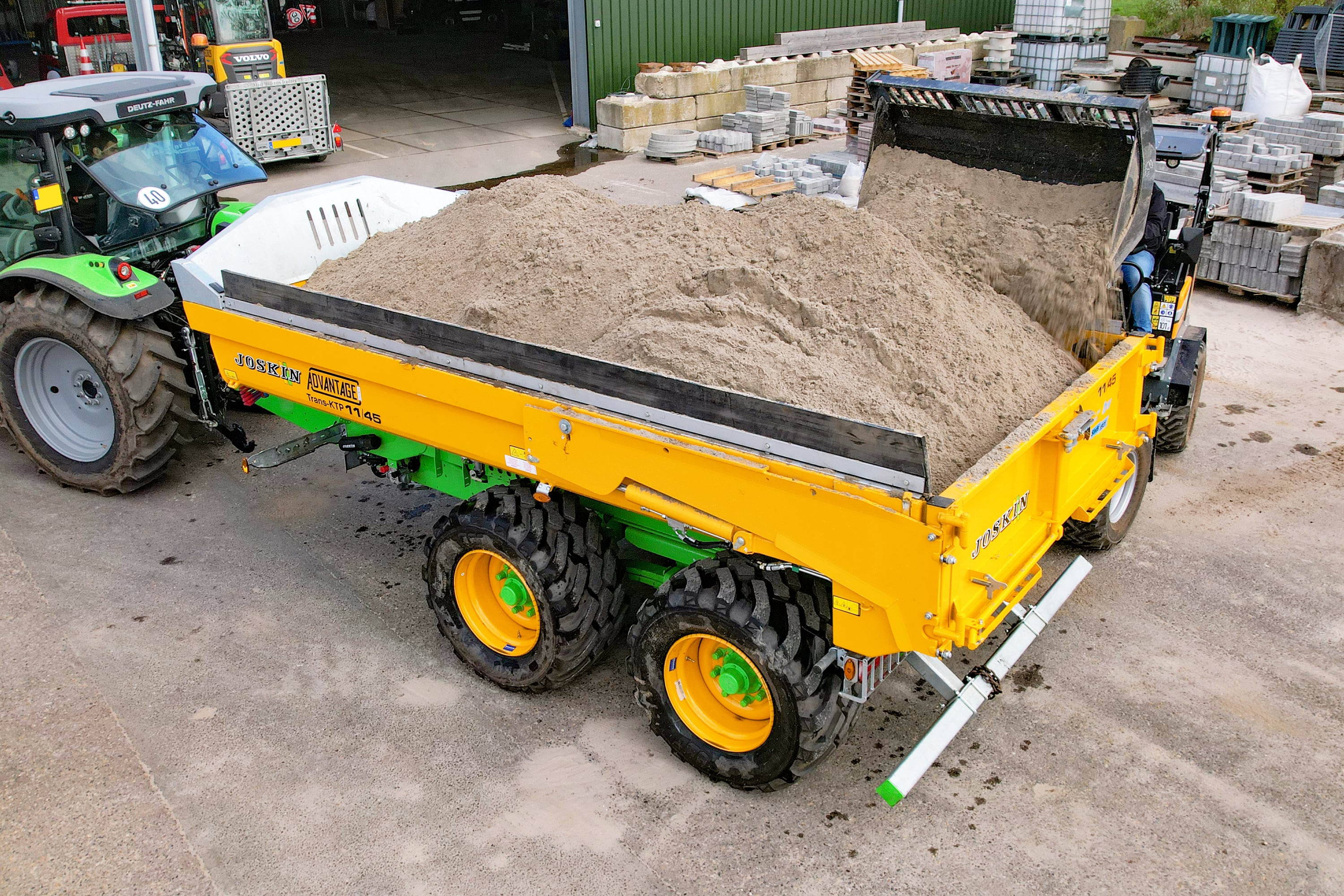

TRANS-KTP 9/11/15 Una caja cónica, ligera y robusta

Una caja cónica, ligera y robusta

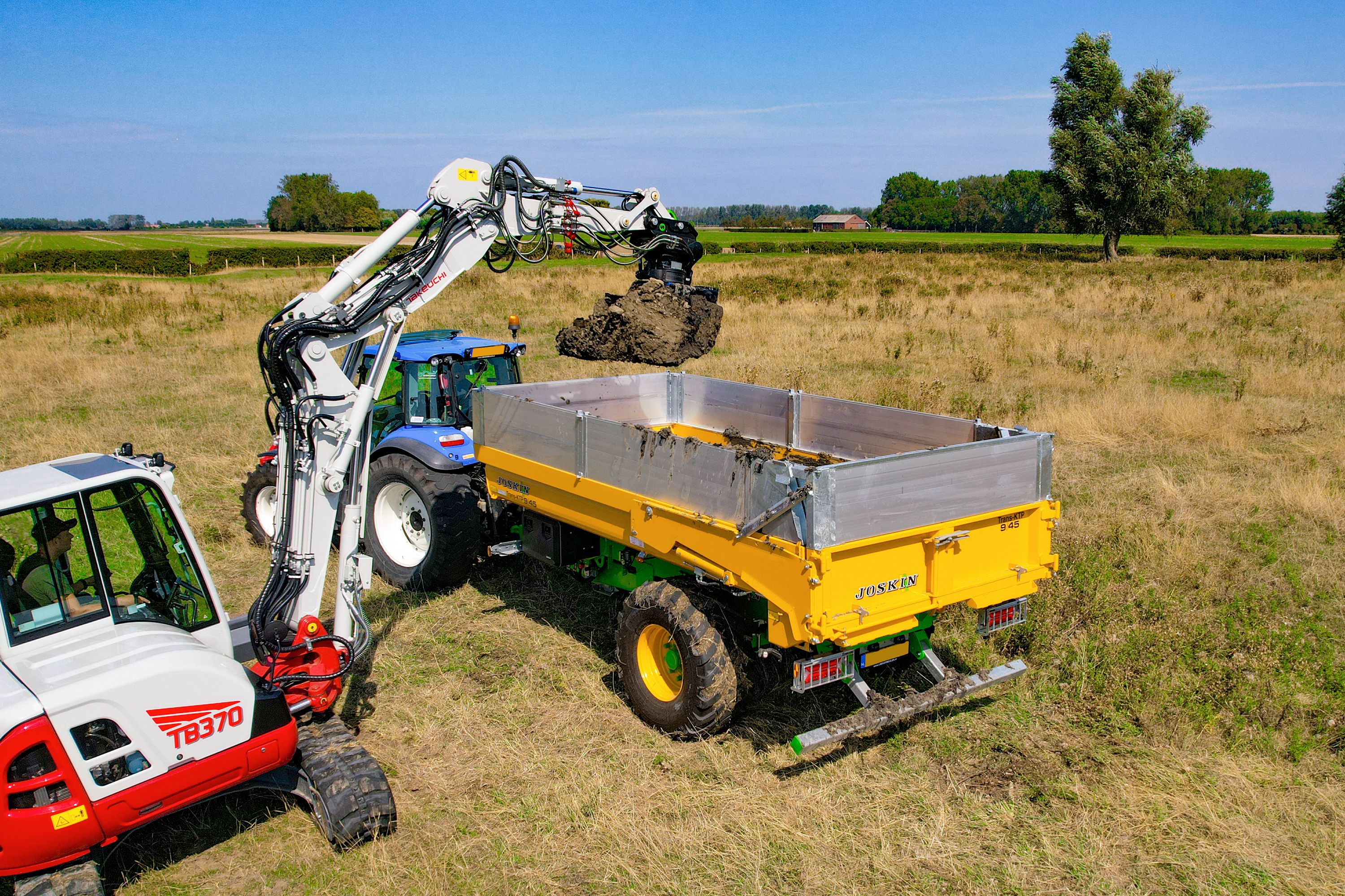

Las cajas de las bañeras Trans-KTP están fabricadas enteramente en acero de alto límite de elasticidad de tipo HARDOX 450 (4 mm en los modelos 9/45 y 11/45; 5 mm en el modelo 15/45) que tiene características elásticas muy interesantes. Recobra su forma original luego de su deformación. ¡Su límite de elasticidad es, en efecto, de 5 veces superior al del acero tradicional! El conjunto de las cajas está diseñado únicamente con 2 chapas, sin soldadura transversal. El resultado de este proceso de fabricación son bañeras ligeras que pueden transportar una mayor carga útil manteniendo un alto nivel de robustez. La forma cónica de la caja (+ 8 cm en la parte trasera con respecto a la parte delantera) aumenta tanto la fluidez como la velocidad de vaciado debido a la presencia de pliegues consecutivos que tienen como objetivo suavizar los ángulos (paredes/fondo). Las cajas son cortas (4,50 m) y se mantienen compactas, con una altura baja (50 cm en los modelos 9/45 y 11/45; 75 cm en el modelo 15/45) para asegurar una carga fácil, independientemente del tamaño del cargador. Las cajas de la gama KTP 9 – 11 – 15 están equipadas con un pre-equipamiento para rampas de carga y una puerta trasera en dos piezas.

592
TRANS-KTP 9/11/15 Puerta hidráulica en 2 piezas

Puerta hidráulica en 2 piezas

La apertura de la puerta puede ocurrir abriendo manualmente los 2 respiradores en los laterales (necesario para poder cargar una mini-excavadora), o levantando hidráulicamente el cuadro completo. Con la apertura hidráulica, la puerta tiene un gran espacio para facilitar la descarga. Gracias a estos 2 sistemas de apertura, siempre se puede elegir el sistema que mejor se adapta a sus necesidades.

593

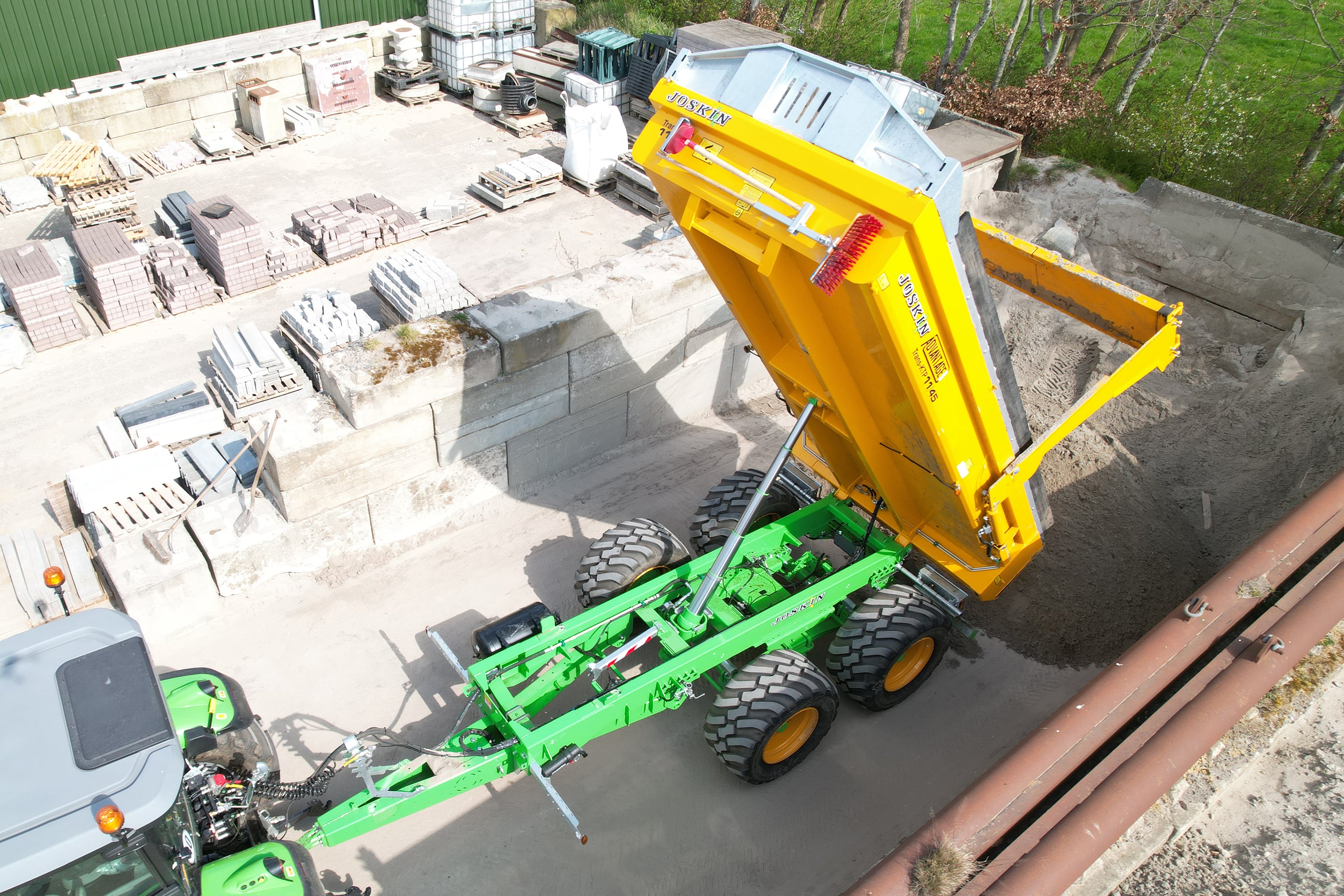

TRANS-KTP 9/11/15 Vuelco seguro

Vuelco seguro

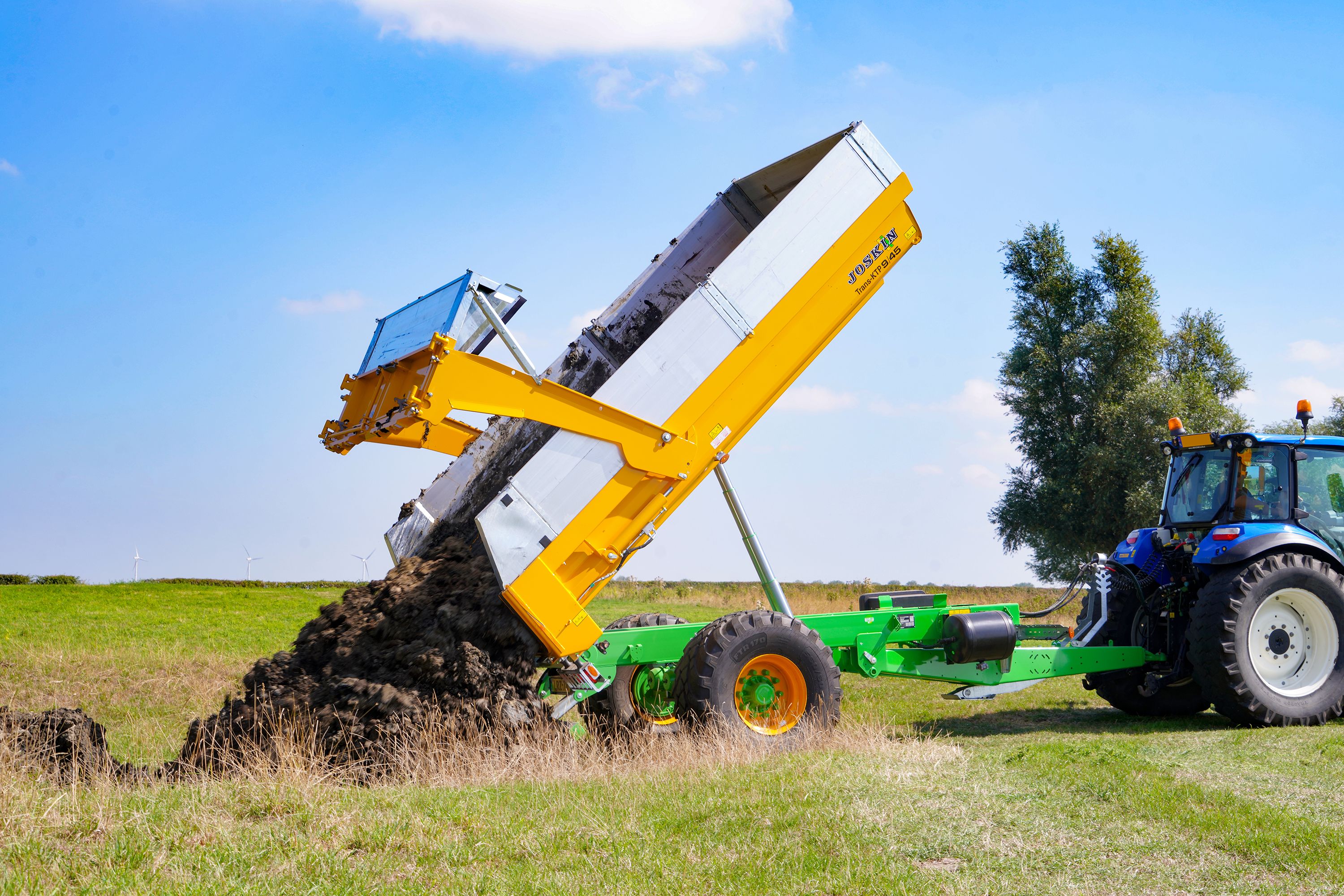

El cilindro telescópico de vuelco está montado en un cuadro de doble oscilación provisto de cojinetes engrasados, colocado en una posición avanzada en el bastidor. Este diseño absorbe las torsiones provocadas por el vuelco y protege eficazmente el cilindro y la caja de cualquier deformación. La avanzada ubicación del cilindro también hace que sea más rápido y fácil separar la bañera del bastidor. La posición retrasada y elevada de las bisagras de la bañera aumenta la altura de vuelco. La válvula de seguridad montada en el cilindro de vuelco evita las caídas accidentales de la caja, especialmente en caso de ruptura eventual de los tubos hidráulicos. Las dos primeras partes del cilindro de vuelco están cromadas de serie; esta protección anticorrosiva permite, por tanto, dejar la caja de bañera inclinada hacia atrás, especialmente durante el tiempo de descanso en el sitio de la cosecha, sin el riesgo de que se oxide.

594
TRANS-KTP 9/11/15 Tren de rodaje desplazable

Tren de rodaje desplazable

Todas las bañeras Trans-KTP 9-11-15 T están equipadas con un tren de rodaje atornillado desplazable. Esta característica es muy interesante, ya que permite variar el peso transmitido al anillo, y por lo tanto a la parte trasera del tractor, especialmente al cambiar de neumáticos o de la altura del enganche. Las Trans-KTP 9/45 son bañeras con simple eje con un sistema de ajuste con bulones. Las bañeras 11-15 T están equipadas en estándar con un bogie Roll-Over con tabla atornillada (oscilación hasta 24 cm).
